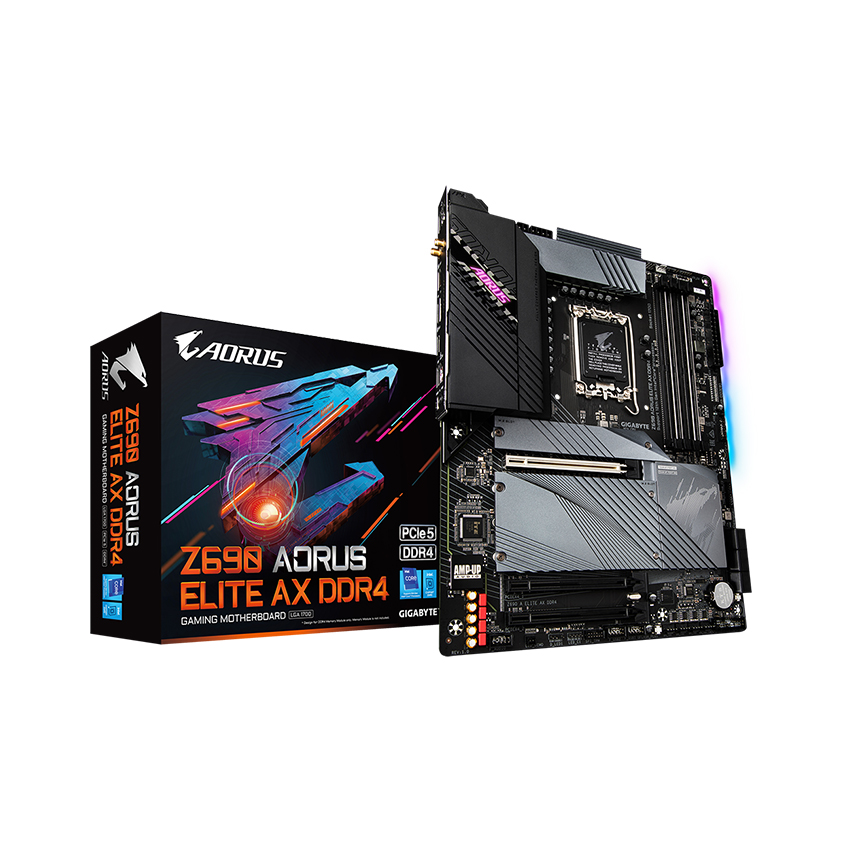

MAINBOARD GIGABYTE Z690 AORUS ELITE AX (INTEL Z690, SOCKET 1700, ATX, 4 KHE RAM DDR4)
- Chipset: Intel Z690
- Socket: LGA 1700
- Số khe RAM: 4 (DDR4)
- Kích thước: ATX
- Tích hợp sẵn Wifi & Bluetooth
Hỗ trợ trực tuyến 24/7
CPU | LGA1700 socket: Support for 12th Generation Intel® Core™ i9 processors/Intel® Core™ i7 processors/Intel® Core™ i5 processors L3 cache varies with CPU |
Chipset | Intel® Z690 Express Chipset |
Memory | Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules |
Onboard Graphics | Integrated Graphics Processor-Intel® HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz |
Audio | Realtek® ALC1220-VB CODEC High Definition Audio 2-channel analog output Support for S/PDIF Out |
LAN | Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps) |
Wireless Communication module | Intel® Wi-Fi 6 AX201: WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate |
Expansion Slots | 1 x PCI Express x16 slot, running at x16 (PCIEX16) 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2) |
Multi-Graphics Technology | Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies |
Storage Interface | CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset:1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB) 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2Q_SB/M2P_SB) 6 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, RAID 5, and RAID 10 |
USB | Chipset: 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header 2 x USB 3.2 Gen 2 Type-A ports (red) on the back panel 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) Chipset+2 USB 2.0 Hub:8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) |
Internal I/O Connectors | 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 4 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C® header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 2 x Thunderbolt™ add-in card connectors 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x reset button 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper |
Back Panel Connectors | 1 x USB Type-C® port, with USB 3.2 Gen 2x2 support 2 x USB 3.2 Gen 2 Type-A ports (red) 3 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 2 x SMA antenna connectors (2T2R) 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks |
I/O Controller | iTE® I/O Controller Chip |
H/W Monitoring | Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control |
BIOS | 1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Unique Features | Support for APP Center Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install |
Bundled Software | Norton® Internet Security (OEM version) Realtek® Gaming LAN Bandwidth Control Utility |
Operating System | Support for Windows 10 64-bit |
Form Factor | ATX Form Factor; 30.5cm x 24.4cm |
Đặc điểm nổi bật
Được đánh giá là một trong những bo mạch chủ dòng AX kèm trang bị DDR5 tiên tiến nhất, một vũ khí gia tăng sức mạnh cho dàn PC của bạn và hứa hẹn sẽ cùng bạn xung phong vào những trận chiến hấp dẫn. Khả năng phân phối điện năng mạnh mẽ nhất cùng thiết kế tản nhiệt tối ưu, được tôn vinh với công nghệ ép xung bộ nhớ hoàn chỉnh để nâng cao hiệu suất máy tính của Alder Lake.
Bộ nhớ lưu trữ cực độ
Bo mạch chủ GIGABYTE Z690 AORUS ELITE AX DDR5 (rev. 1.0) có kiến trúc DDR5 mới nhất và khả năng XMP 3.0. Công nghệ bộ nhớ DDR5 mới mang lại thêm 50% băng thông cho nền tảng và tăng đáng kể hiệu suất hệ thống bằng cách triển khai điện áp DDR5 gốc đã mở khóa, định tuyến bộ nhớ Xtreme và khe cắm SMD đáng tin cậy. Ngoài những nâng cấp về phần cứng, giao diện người dùng thân thiện cung cấp đầy đủ chức năng để ép xung cao hơn với khả năng điều chỉnh DDR5 độc quyền.
Thiết kế tản nhiệt cao cấp
Motherboards của GIGABYTE Z690 AORUS ELITE AX DDR5 (rev. 1.0) được thiết kế một cách vô cùng độc đáo, đó là thiết kế không điều tiết hiệu suất, đảm bảo mọi thứ phù hợp và ổn định với CPU, chipset, SSD và luôn luôn ở trạng thái nhiệt độ thấp, ít nóng hơn và ít tiếng ồn của quạt hơn, tản nhiệt tối ưu, hạn chế sự nóng lên và tránh những vấn đề gặp phải, bảo vệ dàn PC của bạn một cách tối ưu nhất, luôn ổn định nhất đối với các ứng dụng game hay học tập hoặc làm việc.
Độ bền cao
GIGABYTE Z690 AORUS ELITE AX DDR5 (rev. 1.0) nổi bật với độ bền của sản phẩm và quy trình sản xuất khắt khe đem đến một sản phẩm với chất lượng cao. Bo mạch chủ GIGABYTE sử dụng các thành phần tốt nhất và gia cố từng khe để làm cho từng khe chắc chắn và bền bỉ.
Hệ thống giám sát mới nhất
Sở hữu hệ thống giám sát H/W, luôn luôn phát hiện điện áp, phát hiện nhiệt độ, phát hiện tốc độ quạt, phát hiện tốc độ dòng chảy làm mát nước, cảnh báo lỗi quạt, kiểm soát tốc độ quạt. Giúp cho việc ổn định hoạt động của máy tính vận hành êm ái hơn và việc tản nhiệt cũng trở nên tối ưu hơn bao giờ hết.
Sự kết nối đa dạng
Được trang bị rất nhiều cổng kết nối bao gồm: cổng USB, khe mở rộng, đầu nối I/O nội bộ, kết nối mặt sau,..đem đến cho bạn sự tiện lợi và cần thiết để có thể giải quyết nhiều hoạt động cho dàn PC gaming của bạn. Bên cạnh đó được trang bị nhớ DDR5 mới nhất, cung cấp đầy đủ tính ổn định cho các nhu cầu giải trí như chơi game hoặc làm việc.
